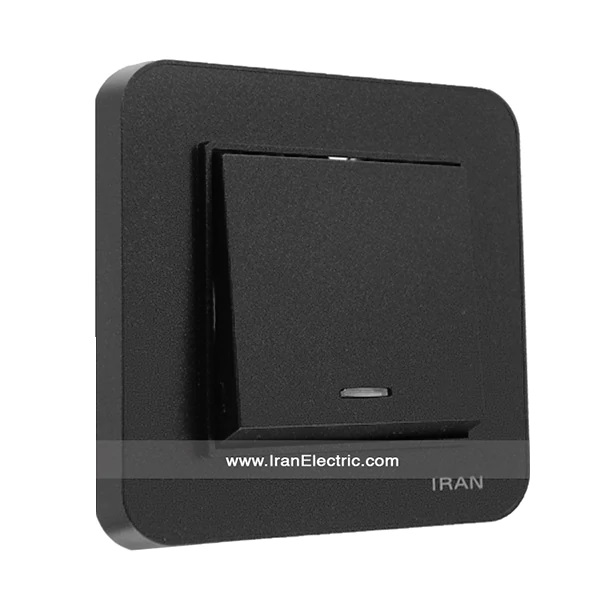

بررسی کلید یک پل (یکپل) ارس رنگی مشکی ایران الکتریک

کلید تک پل یکی از کلیدهای اصلی رایج در ساختمان است که به‌منظور کنترل جریان برق در مدارات الکترونیکی کاربرد دارد. این کلیدها در محیط داخلی منزل خود برای قطع و وصل لامپ‌ها در آشپزخانه، اتاق‌خواب، سرویس بهداشتی و حمام کاربرد دارند. قیمت کلید یک پل (یکپل) ارس رنگی مشکی ایران الکتریک در این صفحه درج شده است. برای خرید کلید یک پل (یکپل) ارس رنگی مشکی ایران الکتریک کافی است آن را به سبد خرید خود اضافه کنید.

کلید تک پل چیست؟

کلید تک پل (Single Pole کلید) یکی از انواع کلید و پریز است که برای کنترل روشنایی و قطع جریان برق در دستگاه‌های برقی استفاده می‌شود. این کلید به‌صورت نواری عمل می‌کند و قادر است جریان برق را در یک مسیر واحد قطع و وصل کند. وظیفه این کلیدها به‌طورکلی مدیریت و کنترل تجهیزات برقی ساده در برق در ساختمان است. از مزایای استفاده از آن می‌توان به سیم‌کشی کم، کنترل هم‌زمان ادوات برقی و آسان بودن نصب آن اشاره کرد.

معرفی کاربردهای کلید تک پل

کاربردهای کلید تک پل بسیار گسترده است و می‌توان آن را در خانه‌ها، دفاتر کار، فضاهای تجاری و صنعتی و حتی در خودروها یافت. کاربرد اصلی این کلید در روشنایی است، به‌طورمعمول به‌عنوان یک کلید روشن و خاموش برای چراغ‌ها استفاده می‌شود. با حرکت دادن کلید به وضعیت روشن، مداربسته شده و جریان برق از طریق کلید به چراغ رسیده و آن را روشن می‌کند. وقتی‌که کلید به وضعیت خاموش منتقل می‌شود، مدارباز شده و جریان برق قطع می‌شود و چراغ خاموش می‌شود.

در ادامه تعدادی از کاربردهای اصلی کلیدهای تک پل را ذکر می‌کنیم:

کاربردهای خانگی:

کلیدهای تک پل در دستگاه‌های روشنایی خانگی، ماشین لباسشویی، یخچال، تلویزیون و سایر دستگاه‌های خانگی استفاده می‌شوند. با کمک این کلیدها می‌توان جریان برق را روشن یا خاموش کرد.

کاربردهای صنعتی:

در صنعت، کلیدهای تک پل عمدتا در مدارهای قدرتی و کنترلی استفاده می‌شوند. آن‌ها به‌عنوان کلیدهای روشن-خاموش در مدارهای الکتریکی بزرگ مانند تابلوهای برق، ماشین‌آلات صنعتی، پمپ‌ها و موتورها عمل می‌کنند.

کاربردهای خودرو:

در صنعت خودروسازی، کلیدهای تک پل برای کنترل روشنایی، فن‌ها، شیشه‌های برقی، رادیو و دستگاه‌های صوتی خودرو استفاده می‌شوند.

کاربردهای امنیتی:

در دستگاه‌های امنیتی مانند آژیرها، دزدگیرها و دستگاه‌های کنترل دسترسی، کلیدهای تک پل برای روشن و خاموش کردن دستگاه‌ها استفاده می‌شوند.

طرز کار کلید تک پل

طرز کار کلید تک پل به‌سادگی قابل‌فهم است. این کلید دارای دو وضعیت روشن و خاموش است. کلید به‌صورت فیزیکی در حالت خاموش قرار دارد و با حرکت دادن کلید به وضعیت روشن، مداربسته می‌شود و جریان برق از طریق آن عبور می‌کند. این جریان برق به منبع تغذیه (مثلا شبکه برق) و سپس به بار (مثلا چراغ) منتقل می‌شود تا آن را روشن کند. در وضعیت خاموش، کلید بازشده است و مدار قطع می‌شود و جریان برق نمی‌تواند به بار برسد، بنابراین چراغ خاموش می‌شود.

آشنایی با انواع کلید تک پل

با توجه به این‌که کلید تک پل از اجزای ضروری در برق در ساختمان است، امروزه با تنوع بالایی از کلید تک پل ازنظر ساختار و عملکرد روبرو هستیم. باوجوداینکه وظیفه این نوع کلید به‌طورکلی یکسان است، می‌توان آن‌ها را در دسته‌بندی‌های مختلف از جهت جنس، مدل، رنگ، برند و غیره معرفی کرد.

انواع کلید تک پل ازنظر ساختار

اگر بخواهیم کلید تک پل ازنظر ساختار را طبقه‌بندی کنیم، با دو نمونه کلید یک پل یک‌راهه و کلید تک پل دوخانه روبرو هستیم که در ادامه با آن‌ها آشنا خواهید شد.

کلید یک پل یک‌راهه

کاربرد کلید تک پل یک‌راهه در قطع و وصل هم‌زمان دو مدار هست. به‌طوری‌که وجود دوخانه در جعبه داخلی این کلیدها موجب می‌شود تا بتواند یک جفت فاز و نور را به‌طور هم‌زمان در مدار قطع و وصل کنید.

کلید تک پل دوخانه

این نوع کلید با داشتن ویژگی‌های مشابه با کلید تک پل دوراهه، می‌تواند روشن و خاموش کردن چراغ‌ها را در دو مدار به‌طور مستقل و جدا از هم انجام دهد.

انواع کلید تک پل ازنظر نوع عملکرد

با پیشرفت فنّاوری شاهد وجود نمونه‌های گوناگونی از کلیدهای تک پل در بازار هستیم. مدل‌های مختلف کلید یک پل ازنظر عملکرد عبارت‌اند از:

• کلید تک پل دستی
• کلید تک پل خودکار
• کلید تک پل لمسی
• کلید تک پل با تایمر
• کلید تک پل فشاری
• کلید تک پل با حس‌گر حرارتی

نقشه سیم‌کشی کلید تک پل

برای درک بهتر نحوه کار کلید تک پل لازم است در ابتدا نقشه سیم‌کشی کلید تک پل را بررسی کنید.

نحوه نصب و سیم‌کشی کلید تک پل

به‌طورکلی، نصب و سیم‌کشی کلید تک پل در یک مدار الکتریکی شامل اتصال کابل‌های برق به کلید و سپس اتصال کابل‌ها به منبع برق هست. قبل از شروع سیم‌کشی، اطمینان حاصل کنید که برق مربوط به مدار قطع‌شده است. این کار را با خاموش کردن برق در جعبه روبر، تخلیه کردن قطعه توزیع یا خاموش کردن مدارهای مرتبط انجام دهید. سپس ابزارهای لازم برای نصب و سیم‌کشی کلید تک پل شامل کلید تک پل، کابل، سیم لخت کن، انبردست، پیچ‌گوشتی و چسب برق را تهیه کنید. در مرحله بعد مکان مناسب برای نصب کلید تک پل را تعیین کنید. ازجمله مواردی که در این مرحله باید در نظر گرفته شود، ارتفاع و موقعیت فیزیکی کلید در دیوار، دسترسی آسان به کلید برای استفاده‌کننده و رعایت مقررات ملی ساختمان است. به‌طور مثال ارتفاع استاندارد برای نصب کلید تک پل برای روشنایی در حمام، سرویس بهداشتی، اتاق‌خواب و حیاط بین 110 الی 120 سانتی‌متر از کف، برای آشپزخانه بین 60 الی 120 سانتی‌متر و برای حمام 120 سانتی‌متر است. در مرحله بعد با استفاده از گیره کابل، یک سوراخ در دیوار در مکان موردنظر برای نصب صفحه دیواری کلید تک پل بگیرید. سپس، صفحه را در سوراخ قرار داده و با استفاده از پیچ‌ها یا روکش‌های مناسب ثابت کنید. اطمینان حاصل کنید که اتصال صفحه به استحکام کافی دارد.

نحوه سیم‌کشی کلید تک پل با یک چراغ

به‌طورکلی سه سیم فاز، نور و درت در سیم‌کشی کلید تک پل وجود دارد. لازم است این کلیدها از تابلو اصلی برق به جعبه‌فیوز متصل کنید. سیم نور معمولا به رنگ آبی بوده و به‌عنوان عایق عمل می‌کند و برای فراهم‌سازی مسیر برگشت جریان به نام سیم خنثی عمل می‌کند. به همین دلیل آن را از کنتور برق به محافظ نشتی وصل کنید. سپس، سیم فاز را که بارنگ قرمز وجود دارد به محافظ نشتی وصل کنید و در ادامه آن را به فیوز مینیاتوری وصل کنید. این فیوز می‌تواند تجهیز را در برابر اضافه جریان و اتصال کوتاه محافظت می‌کند. درنهایت سیم درت را از کنتور برق به تابلو مشترک ساختمان وصل کنید و در آخر آن را مستقیم به پایانه درت وصل کنید. در ساختمان کلید یک پل دوپیچ طلایی و نقره‌ای‌رنگ وجود دارد. بعدازاین که قاب داخلی کلید را باز کردید، سیم فاز ورودی را به پیچ طلایی‌رنگ که در قیمت پایینی کلید وجود دارد وصل کرده و سیم فازی که ازیک‌طرف به لامپ رسیده است را به پیچ بالایی که به رنگ نقره‌ای هست، متصل کنید.

نحوه سیم‌کشی کلید تک پل با دو چراغ

یکی از مزایای استفاده از کلید تک پل، امکان اتصال چندین لامپ به آن و کنترل روشنایی آن هست. در این قسمت روش نصب کلید تک پل را با 2 لامپ توضیح می‌دهیم. برای افزودن تعداد چراغ‌های متصل به این کلید، باید همین روش را گسترش داد. موقعیت قرارگیری لامپ‌ها بسته به نوع مدار الکتریکی می‌تواند تفاوت داشته باشد. برای متصل کردن لامپ‌ها به یکدیگر سرپیچ اول را با 3 رشته سیم به سرپیچ دوم متصل کنید. سپس، سیم‌های فاز و نور را به لامپ دوم وصل کنید.

فروش کلید یک پل (یکپل) ارس رنگی مشکی ایران الکتریک با بهترین قیمت در سایت نوراسیم (noorasim).
