کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106

مشخصات کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106

کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 یکی دیگر از محصولات باکیفیت و کاربردی عرضه شده در Noorasim می باشد. از آنجایی که ممکن است در حال سپری کردن اولین تجارب خود در زمینه تهیه و خرید محصولاتی همچون کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 باشید، تصمیم گرفته ایم نخست شما مخاطبان گرامی را با آن آشنا کنیم. این اقدام در جهت افزایش سطح اطلاعات خریداران و مشتریان گرامی می باشد. نیک می دانیم که بهترین تبلیغ و روش افزایش فروش محصولات، معرفی صحیح آن ها و همچنین انتشار اطلاعات و مطالب مفید و کاربردی می باشد. فارغ از نکاتی که در این صفحه بیان می شوند، شما می توانید برای به دست آوردن قیمت و خرید کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 با بخش فروش مجموعه نوراسیم تماس حاصل فرمایید. از شما دعوت می کنیم که تا پایان این صفحه ما را همراهی کنید. کلید مینیاتوری یا MCB از تجهیزات الکتریکی است که مدار را در برابر اتصال کوتاه و اضافه بار به صورت حرارتی-مغناطیسی محافظت می‌کند. کلید مینیاتوری تک فاز اشنایدر سری Acti9 با کد فنی A9K24106 در مدارهای AC استفاده می‌شود. این کلید تک پل با منحنی تریپ C بوده و تا جریان نامی 6 آمپر کار می‌کند. طبق استاندارد EN/IEC 60898-1، در ولتاژ 230 ولت AC قدرت قطع این کلید مینیاتوری 6000 آمپر است. این تجهیز مدارها را در برابر جریان اتصال کوتاه و اضافه بار محافظت می‌کند. در صورت ایجاد اتصال کوتاه شاخص OFF وضعیت قطع بودن کلید مینیاتوری را نشان می‌دهد. کلید مینیاتوری اشنایدر دارای دوام الکتریکی تا 10000 سیکل و دوام مکانیکی تا 20000 سیکل است. ولتاژ کاری Ue این قطعه 230 ولت Ac و ولتاژ عایق نامی Ui آن، 440 ولت AC و ولتاژ ضربه نامی Uimp 4 کیلو ولت است. کلید مینیاتوری iK60N با فرکانس 50 یا 60 هرتز کار می‌کند. این محصول به صورت گیره‌ای روی DIN ریل نصب می‌شود. دو حفره 9 میلی‌متری برای اتصال سیم به کلید میناتوری در نظر گرفته شده است. رنگ محصول سفید و با ابعاد 18*85*78.5 میلی متر و وزن 100 گرم تولید و عرضه می شود. بر اساس استاندارد IEC 60529، درجه حفاظت این کلید IP20 و پس از قرار دادن در تابلو IP40 است. این محصول را می‌توان در رنج دمای -40 تا 85 درجه سانتی گراد نگهداری و در رنج دمای -25 تا 60 درجه سانتی گراد راه اندازی و استفاده کرد. تیم تحریریه تمام تلاش خود را به کار گرفته تا با استفاده از ساده ترین جملات و بیانات، ابعاد و زوایای مختلف کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 را به کاربران سایت بشناساند. هنگامی که از آگاهی نسبی برخوردار باشید، قطع به یقین با خیالی آسوده تر و با کمترین میزان دغدغه، سفارش خود را به ثبت خواهید رساند. ما با سال ها تجربه در زمینه فروش کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 و دیگر ابزارآلات کاربردی حوزه برق و روشنایی، آماده خدمت رسانی به تمامی واحدها و اصناف کشور که با این قبیل محصولات سر و کار دارند، می باشیم. فاصله ما با شما تنها یک تماس تلفنی است. کافی است همین حالا دست به کار شده و با گرفتن شماره تماس هایی که در سایت اعلام شده، درخواست خود را نزد ما به ثبت برسانید. ارسال کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 به سراسر کشور میسر می باشد.

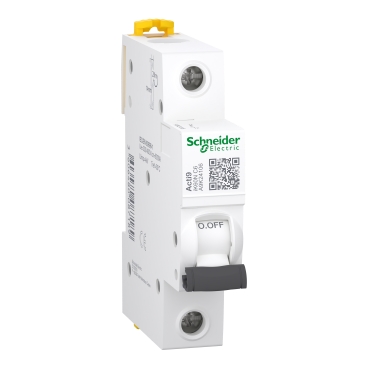

miniature circuit breaker - iK60N - 1P - 6 A - C curve

کلید مینیاتوری چیست

کلید مینیاتوری یا اصطلاحا فیوز مینیاتوری یکی از پرکاربردترین نوع  تجهیزات حفاظتی است. امروزه ایمنی برق در ساختمان‌ها به یکی از مسائل مهم تبدیل شده که تحت قوانین مصوب سازمان نظام مهندسی ساختمان انجام شده و مورد تاکید قرار گرفته است. به همین دلیل است که ابزارهای حفاظتی گوناگونی برای تامین امنیت برق کشی ساختمان روی کار آمده است. به جرات می‌توان گفت که کلیدهای مینیاتوری هم‌چون پریز برق بسیار متنوع هستند و از خانه‌ها تا کارخانه‌های بزرگ از این تجهیزات استفاده می‌شود. کلید مینیاتوری یا فیوز، یا به عبارت دیگر MCB مخفف Miniature Circuit Breaker است که یک کلید الکترومکانیکی خودکار به شمار می‌رود. از این تجهیزات برای حفاظت مصرف کننده در برابر خطای اتصال کوتاه و همچنین جریان اضافه بار استفاده می‌کنند. از آنجایی که کلید مینیاتوری به صورت خودکار عمل می‌کند، پس از قطع شدن، دوباره به مدار باز خواهد گشت. این کلیدها غیر قابل تنظیم بوده و می‌توانند به صورت مغناطیسی و حرارتی عمل کنند. شاید از خودتان بپرسید که چرا این کلیدها را کلیدهای مینیاتوری نامیده‌اند؟ در واقع در این کلیدها عمل قطع مدار به صورت خودکار و اتوماتیک صورت می‌گیرد و مجددا به حالت آماده به کار باز خواهند گشت. کلید مینیاتوری علاوه بر اینکه قابل قطع شدن زیر بار هستند و هم به صورت خودکار هم دستی قابل تنظیم هستند، پس از قطع مدار نیز مجددا به چرخه‌ی کار باز خواهند گشت و می‌توانند بارها این کار را انجام دهند.

نحوه عملکرد کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106: این تجهیزات دو نوع عملکرد دارند که در ادامه هریک از آن‌ها را مورد بررسی قرار داده‌ایم.

عملکرد الکترومغناطیسی در کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106؛

همه‌ی ما می‌دانیم که اتصال کوتاه یک نوع خطا است که در صورت وقوع آن جریان بسیار بالایی از مدار عبور کرده و سبب ایجاد حرارت بالا و وارد کردن شوک به مدار خواهد شد. در برخی موارد نیز ممکن است سبب آتش سوزی و از بین رفتن مدار و مصرف کننده و کلید و پریز می‌شود. با توجه به این موضوع لازم است که تجهیزاتی برای تشخیص و حفاظت از مدار جهت جدا کردن قسمت آسیب دیده از بخش سالم مدار، استفاده شود. کلید مینیاتوری می‌تواند این جریان اتصال کوتاه را از طریق یک سیم پیچ با تعداد دور کم و در عین حال قطر زیاد، تشخیص دهد.

عملکرد بی متال در کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106؛

همانطور که در بخش قبل گفتیم، یکی از وظایف کلیدهای مینیاتوری تشخیص جریان اضافی است. این کار در کلیدهای مینیاتوری مانند بسیاری از تجهیزات دیگر، از طریق دو قطعه فلز نیمه هادی (بی متال) صورت می‌گیرد. به طوری که هرچه جریان بیشتری از سوی مصرف کننده (بار) کشیده شود، فلز نیمه هادی گرم تر شده و در نهایت خم شده و ارتباط مدار را قطع می‌کند. محدوده‌ی جریانی کلید مینیاتوری بین ۲ تا ۱۰۰ آمپر می‌باشد که به صورت تک فاز و سه فاز در انواع تک پل، دو پل، سه پل و چهار پل و معمولا تا قدرت قطع ۱۶ کیلو آمپر موجود می‌باشند. از آنجایی که محدوده‌ی قطع کلیدهای مینیاتوری محدود است، جهت حفاظت از بارهایی که جریان اتصال کوتاه بالایی دارند، مناسب نمی‌باشند و در این نوع بارها باید از کلیدهای اتوماتیک کمپکت استفاده کرد که جریان قطع اتصال کوتاه بالاتری دارند.

کلید مینیاتوری تک فاز چیست

کلیدهای تک فاز همانطور که ازنامشان مشخص است، در مدارهای تک فاز جهت حفاظت جریان اضافه بار و جریان اتصال کوتاه مورد استفاده قرار می‌گیرد. این کلیدها شامل انواع کلید تک پل و دو پل باشد. تکپل بودن این کلیدها به این معنا است که دارای یک ترمینال در ورودی و خروجی هستند. کلیدهای دو پل به گونه‌ای طراحی شده‌اند تا در مدارهای تک فاز، علاوه بر سیم فاز، سیم نول را نیز محافظت کند و امکان قطع مدار نول هم داشته باشد.

این کلیدها در مدارات تک فاز جهت حفاظت جریان اضافه بار و جریان اتصال کوتاه مورد استفاده قرار می گیرند که میتواند شامل انواع کلید تک پل و دوپل باشد. کلید تک پل به معنای داشتن یک ترمینال در ورودی و خروجی می باشد. کلیدهای دو پل طراحی شدند تا در مدارات تک فاز، علاوه بر سیم فاز، سیم نول هم دارای حفاظت باشد و امکان قطع مدار نول هم باشد.

استفاده از کلید مینیاتوری تک فاز چه مزایایی دارد؟

این نوع از کلید‌ها در واقع نوعی دستگاه حفاظتی می‌باشند همانطور که در بالا به آن اشاره شد برای محافظت از وسایل برقی ساخته شده‌اند. طرز کار این فیوز‌ها به نوعی است که در صورت عبور جریان بیشتر از حد انتظار از آن‌ها، خود فیوز جریان را قطع می‌کند. این فیوز‌ها را می‌توان یکی از مهم ترین و پر کاربرد ترین سیستم‌های ایمنی در منازل نام برد، زیرا در منازل، کوچک ترین جریان و یا قطع شدن آن می‌تواند باعث یک آتش سوزی بزرگ شود به همین خاطر است که در تمامی منازل از فیوز‌های مینیاتوری تک فاز و یا سه فاز استفاده می‌کنند. کلید‌های مینیاتوری بر اساس نوع کاربردی که در منازل دارند، به دو نوع تندکار و کندکار تقسیم می‌شوند. مدل کندکار این کلید‌ها معمولا در مدار‌های موتوری مورد استفاده قرار می‌گیرند و کاربرد دیگری ندارند در مقابل این کلید‌ها مدل تندکار قرار دارد که معمولا از آن‌ها در روشنایی‌ها استفاده می‌شود. همانطور که می دانید و در بالا نیز به آن اشاره شد تفاوت کلید مینیاتوری تک فاز و سه فاز در مقدار ولتاژ آن‌ها می‌باشد.

کلید مینیاتوری تک پل چیست

کلیدهای مینیاتوری بر اساس تعداد ورودی و خروجی به شش دسته تقسیم می‌شوند. در ادامه به شما خواهیم گفت که منظور از کلید مینیاتوری تک پل چیست. کلید تک پل یا SP می‌تواند حفاظت در مقابل اتصال کوتاه و اضافه جریان را برای یک فاز تامین کند. (استفاده در جریان برق تک فاز در جعبه فیوز)

منظور از تیپ C در کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106

تیپ C60N: با داشتن قدرت قطع بالاتر نسبت به C60A در کاربردهای معمولی استفاده می شود. همچینین دارای سه منحنی مشخصه B و C و D هستند. در ایران تنها تیپ C60N تولید می شود و مابقی مدل ها مورد استفاده چندانی ندارند. کلید مینیاتوری اشنایدر C60N در بخش های مسکونی، اداری و همچنین صنعتی استفاده می شود.

قدرت قطع کلید (منظور از 6KA) در کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106

از جمله مشخصات مهم کلید مینیاتوری اشنایدر قدرت قطع آن است. قدرت قطع کلید به معنای میزان توانایی کلید در قطع جریان اتصال کوتاه عبوری از مدار می باشد. کلیدهای مینیاتوری دارای قدرت قطع ۶ و ۱۰ کیلو آمپر است. طبق استاندار IEC 898 قدرت قطع کلید مینیاتوری های اشنایدر ۶ کیلو آمپر شناخته می شوند

کلید مینیاتور اشنایدر چیست

پاسخ پرسش کلید مینیاتور اشنایدر چیست مشابه پاسخی است که به پرسش کلید مینیاتور چیست در بخش های قبلی دادیم. تنها تفاوت میان این دو تعریف، اضافه شدن نام برند تولید کننده یعنی اشنایدر است. کلید مینیاتوری اشنایدر یکی از تجهیزاتی است که در هنگام برق کشی ساختمان برای محافظت از مدار جریان الکتریکی در طول مدار از آن استفاده می شود. نحوه عملکرد این کلید به گونه ای است که در هنگام عبور یک جریان غیرمجاز در مدار، قبل از رسیدن این جریان به وسایل و آسیب زدن به آن‌ها، کلید مینیاتوری به صورت خودکار عمل کرده و جریان را قطع می کند و از آسیب دیدن مدار جلوگیری خواهد کرد.

ساختار کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106

آنچه در ادامه تحت عنوان ساختار کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106 بیان می شود، میان تمام کلید مینیاتوری های این برند مشترک می باشد و همگی از ساختاری مشابه برخوردار هستند.

پوسته کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106؛

کلیه قسمت های کلید مینیاتوری در داخل محفظه ای قرار می گیرد که باید از مواد عایق با حداقل ولتاژ ۲۵۰۰ ولت و غیرقابل اشتعال با مقاومت حرارتی نزدیک ۱۰۰۰ درجه سانتی گراد باشد. مواد عایق به طور معمول از باکالیت، ملامین یا نوع خاصی از پلی آمید الیافدار ساخته می شوند. بدنۀ کلیدهای مینیاتوری در نوع غیر استاندارد از مواد پلاستیکی ساده و یا آسیابی تهیه می شود که مقاومت مناسب در مقابل حرارت ناشی از عبور جریان و جرقه ناشی از قطع و وصل را ندارد و عمدتا دارای بوی خاصی هستند که می توان آن را از انواع دیگر تفکیک داد. استفاده از کلیدهای مینیاتوری غیر استاندارد در ساختمان ها یا تجهیزات الکتریکی بسیار خطرناک بوده و در برخی موارد موجب آتش سوزی می شود. بنابراین در هنگام خرید کلید مینیاتوری از گارانتی و دارا بودن تاییدیه های فنی مطمئن شوید.

مگنت کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106؛

یکی از اجزای داخلی کلید مینیاتوری که از سیم پیچ مسی، هسته مرکزی ثابت و متحرک از جنس مواد فرومغناطیس، فنر، اتصالات و غیره تشکیل شده است مگنت می باشد. مگنت جریان هایی تا چند برابر جریان نامی کلید با توجه به تیپ کلید که روشنایی یا موتوری یا موتوری سخت باشد (۳ تا ۱۴ برابر جریان نامی) را تحمل می کند و باعث قطع فوری و لحظه ای کلید می شود. در کلیدهای مینیاتوری استاندارد برای هر جریان نامی، مگنت خاص خود را انتخاب می کنند.

بی متال کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106؛

یکی دیگر از اجزای داخلی کلیدهای مینیاتوری، بی متال یا رله اضافه بار است که در زمان تولید کلید مینیاتوری بوسیله یک پیچ، جریان نامی دقیق کلید تنظیم و توسط کارخانه لاک می شود. این رله کار قطع مدار را در برابر اضافه بار بر عهده دارد.

جرقه گیر کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106؛

این قسمت از صفحات فلزی موازی هم تشکیل شده است که توسط لایه های عایق از هم جدا شده اند و در زمان قطع با تقسیم جرقه به جرقه های کوچک، از ایجاد جرقه های خطرناک و پر صدا و گرمای زیاد جلوگیری می کنند. معمولا در کلیدهای بی کیفیت و ارزان قیمت، این قطعه وجود ندارد که شاید ساده ترین یا ابتدایی ترین راه شناسایی این موضوع، وزن کم کلید باشد. کلیدهای مینیاتوری جریان مستقیم، علاوه بر داشتن مگنت طبیعی دارای رله مگنتیک مخصوص جهت کار در جریان مستقیم می باشد، بنابراین می توان از کلیدهای DC در مدار AC نیز استفاده کرد.

مزایای استفاده از کلید مينياتوری تک فاز 6 آمپر 6KA اشنایدر موتوری AC تیپ C کد A9K24106

در گذشته به جای استفاده از کلید مینیاتوری، از فیوزهای مختلف استفاده می کردند که نسبت به این کلیدها دارای درصد خطای بالاتری بود و بعد از قطع جریان برق، امکان استفاده مجدد نداشتند و باید تعویض می شدند. یک مزیتی که کلیدهای مینیاتوری نسبت به فیوزها دارند، امکان برقراری و ایجاد جریان برق در مدار بعد از قطع شدن آن است. کلید مینیاتوری سنسورهای حساس تری نسبت به فیوزها دارند و امکان شناسایی و قطع کوچک ترین جریان هایی که ممکن است برای مدار خطرناک باشند را هم دارند. استفاده از یک کلید مینیاتوری به پرداخت هزینه بالاتری می انجامد؛ اما با این کار همزمان می توان مدار الکتریکی را محافظت و کنترل کرد. امکان نصب راحت تر کلیدهای مینیاتوری اشنایدر نسبت به فیوزها و استفاده بلندمدت از آن ها سبب شده است که این کلیدها بیشتر مورد توجه قرار گیرند.

انتخاب کلید مینیاتوری مناسب

وقتی جریانی بیش از جریان نامی از سیمی عبور کند، فیوز محافظ آن باید بسوزد و یا کلید محافظ سبب قطع مدار آن شود. هرچه سیم ضخیم تر باشد مقدار جریان بیشتری به طور ایمن می تواند از آن عبور نماید. مقررات، جریان مجاز (حداکثر جریانی که به طور ایمن می تواند از رسانا بگذرد) انواع و اندازه های مختلف رساناها را مشخص نموده است. بجز بعضی استثناها، جریان مجاز هر رسانا حداکثر اندازه جریان نامی فیوز یا کلید اتوماتیک محافظ مدار آن را مشخص می کند. جریان مجاز بعضی از سیم های نازک مخصوص سیم کشی داخلی ساختمان ها به شرح زیر است:

اندازه سیم | جریان نامی:

• سیم نمره ۱٫۵  | ۱۵ آمپر
• سیم نمره ۲٫۵  | ۲۰ آمپر
• سیم نمره ۴  | ۲۵ آمپر
• سیم نمره ۶  |  ۳۵ آمپر
• سیم نمره ۱۰  |  ۵۰ آمپر

جریان های نامی نشان داده شده برای رساناهای مسی در لوله، کابل، یا دفن مستقیم در خاک هستند و کمی با آنچه در جدول آمده است تفاوت دارد. جریان نامی در فضای آزاد بیشتر است. برای الکتروموتورها باید از کلیدهای مینیاتوری تاخیری (موتوری) استفاده کنیم تا بتوانند جریان راه اندازی را تحمل کنند. با مشخص بودن توان الکتروموتور، مقدار جریان کلید مینیاتوری و همچنین سطح مقطع کابل مسی مورد نیاز را می توانیم به دست بیاوریم. سطح مقطع به دست آمده برای محل هایی است که فاصله الکتروموتور تا شبکه زیاد نباشد. برای فاصله های طولانی با در نظر گرفتن افت ولتاژ مجاز که به طور معمول برای موتورها از ۲٫۵ تا ۳٫۵ درصد انتخاب می شود سطح مقطع کابل مورد نیاز را به دست می آوریم.
