اجزای تشکیل دهنده کابل RG59

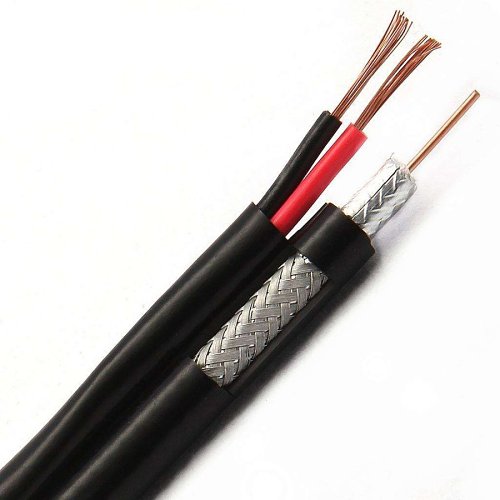

کابل ار جی 59 دارای یک سیم فلزی مسی است که هسته کابل می باشد.  سیم rg59 یا هسته کابل کواکسیال توسط یک لایه عایق ضد رسانا و ضد برق احاطه شده است. سپس خود این لایه توسط یک عایق دوم توری فلز یا فویل پوشیده می شود. در نهایت کل این تشکیلات توسط یک جلد پوششی محافظت می شود.

کیفیت کابل RG59 به چه چیزی بستگی دارد؟

کیفیت کابل کواکسیال به پارامترهایی از جمله جنس مغزی کابل، جنس شیلد (عایق رسانا دور هسته) و همچنین کیفیت پلاستیکی که به عنوان روکش دور کابل قرار دارد بستگی دارد. در نظر داشته باشید هر چه جنس هسته که از مس خالص باشد قیمت آن بالاتر و کیفیت بهتری دارد. همچنین توجه داشته باشید که کیفیت تصاویری که در دستگاه ضبط تصاویر (DVR) با کیفیت کابل دارای رابطه مستقیمی است.

تفاوت RG59 با RG6

کابل کواک دارای انواع مختلفی است که شامل RG59 و RG6 می شود. می توان گفت اصلی ترین تفاوت این دو کابل در ساختار آنها است. کابل RG6 نسبت به  کابل RG59 ضخیم تر است. به بیان دقیق تر هسته داخلی کابل ار جی 6 و عایق آن ضخیم تر از سیم rg59 است. در نتیجه کابل RG6 دامنه فرکانس بهتری دارد. به همین دلیل کابل RG6 نسبت به RG59 گرانتر است.

تفاوت مهمی دیگری که این دو کابل با هم دارند ولتاژ در کابل RG6 کمتر کاهش می یابد. بنابراین در مسیرهای طولانی کابل کشی کابل ار جی 6 کمتر دچار افت ولتاژ خواهد شد. با توجه به تفاوتی که این کابل ها با هم دارند هریک برای اهداف خاصی استفاده می شوند.

نقطه ضعف کابل RG6 هنگامی رخ می دهد که بخواهید از این کابل  در برنامه های کاربردی زیر 50Mhz استفاده کنید. در این صورت محافظت از کابل های RG6 نمی تواند به طور صحیح جلوگیری از نویزهایی که در سطوح کمتر از 50Mhz وجود دارد جلوگیری کند. در این صورت سیگنال ممکن است با کابل RG6 بدتر از RG56 باشد.

به عنوان مثال کابل RG6 برای گیرنده های ماهواره ای بسیار مناسب است. زیرا ار جی 6 کیفیت سیگنال بهتری را ارائه می دهد و با سیم کشی فعلی سازگاری دارد. کابل RG59 نیز بیشتر برای سیگنال های ویدئویی استفاده می شود. زیرا بهترین کیفیت سیگنال برای فرکانس های استفاده شده را فراهم می کند.

مزایای کابل کواکسیال

• دارای دوام و پایداری نسبتا بالا
• مخارج نگهداری از آن پایین است
• پهنای باند نسبتا وسیع برای انتقال مناسب تصویر
• دارای ظرفیت انتقال بالا

معایب کابل کواکسیال

• مخارج بالای نصب
• نصب آن نسبت به کابل های دیگر مشکل است
• افت سیگنال در فواصل خیلی زیاد
• نیاز به استفاده از عناصر خاص برای انشعابات

نکات هنگام خرید کابل کواکسیال

چگونه بفهمیم ارجی 59 یا ار جی 6 برای ما مناسب است؟ هنگام خرید کابل کواکسیال کلاس هر کابل متفاوت است. هر کلاس کابل می تواند شیلدینگ و عایق متفاوتی داشته باشد. از این رو باید کلاس متناسب با کاربری خود را انتخاب نمایید.

1- شیلدینگ

شیلد کابل در واقع از تداخل نویزها جلوگیری می کند تا سیگنال ها کیفیت خوبی داشته باشند. کابل کواکسیال معمولا از دو نوع شیلد ساخته می شوند که یا سیم بافته هستند یا فویل. البته بیشتر کابل های کواکسیال هر دو شیلد را دارند. بنابراین هر چه شیلد بیشتر باشد یعنی آن کابل می تواند سیگنال ها را مسیر طولانی تری را بدون افت عملکرد طی کند.

• شیلد فویلی معمولا شامل فویلی از جنس آلومینیوم یا میلار است. این نوع شیلد زیر یک سیم‌بافتۀ فلزی، به دی‌الکتریک چسبانده شده است. در واقع شیلد فویلی هسته را در برابر تداخلات الکترومغناطیسی با فرکانس بالا محافظت می کند.
• شیلد سیم ‌بافته از تعداد زیادی رشته سیم‌های کوچک تشکیل شده است. شیلد سیم بافته  اطراف دی‌الکتریک و یا شیلد فویلی بافته شده است.  می توان گفت شیلد سیم ‌بافته کابل را در برابر تداخل فرکانس های پایین‌تر به خوبی عمل می کند

اغلب در ساخت کابل RG59 از یک سیم‌ بافتۀ مسی و در کابل RG6 از سیم ‌بافته مسی یا آلومینیومی استفاده می شود.

توجه: بهتر است برای کابل کشی از فیش BNC کیفیت بالا در هر دو نوع فیش BNC پرسی و فیش BNC پیچی استفاده شود.

2- عایق کابل

آنچه برای عایق کابل و سیم استفاده می‌شود انواع پلیمر و کامپاندهای آن است که معمولا خواص مختلفی را مانند نرمی و سختی، چگالی، دمای محیط، مقاوم بودن در برابر سایش، مقاومت در برابر اشعه و… را در برمی‌گیرد. غالبا از دو نوع پلیمر ترموست و ترموپلاست برای عایق کابل‌ها به کار می‌رود:

• پلیمر ترموست (گرما سخت): پلیمر ترموست به دلیل شکل زنجیره مولکول‌ها دارای شبکه سه بعدی است. ترموست بر اثر حرارت ذوب نمی‌شود با این حال پس از مدتی می‌سوزد و از بین می‌رود.
• پلیمر ترموپلاست (گرما نرم): پلیمر ترمولاستیک توسط حرارت ذوب می‌شود و سپس می‌توان هر شکلی به آن داد و پس از سرد شدن مورد استفاده قرار می‌گیرد. قابلیت بازیافت را دارد.
