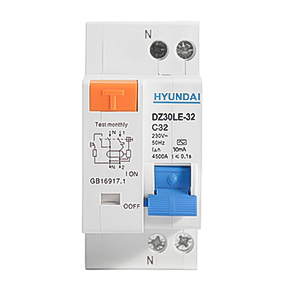

محافظ کلید جان هیوندای (Hyundai) تک فاز 32A

معرفی کلید محافظ جان هیوندای (Hyundai) تک فاز 32A

اختراع و کشف برق (الکتریسیته)، تحولات بسیار بزرگ و شگرفی را در سراسر جهان به وجود آورد. به سبب گستردگی وقایع و اتفاقات رقم خورده پس از استفاده از برق، امکان بررسی و صحبت درباره آن ها عملا وجود نخواهد داشت. با این حال به همین میزان توضیحات بسنده می کنیم که اگر برق نباشد، عملا کلیه سیستم ها، قطعات و وسایل مختلف در تمامی ابعاد، از خانگی گرفته تا صنعتی و غیر صنعتی از کار خواهند افتاد. در یک کلام، ادامه حیات آن هم بدون وجود نیروی الکتریسیته تقریبا میسر نخواهد بود. بدین ترتیب، بدون آنکه نیاز باشد انرژی زیادی را صرف فهمیدن ارزش برق کنیم، به سادگی متوجه اثر حضور آن می شویم. با اینکه ماجراها و وقایع مربوط به انرژی الکتریسته تماما به کاربردها و استفاده های مثبت و غیر قابل انکار آن ختم می شوند، اما این داستان یک روی خشن و بعضا ترسناک هم دارد که در صورت عدم پرداختن به آن، عواقب و نتایج بسیار تلخ و جبران ناپذیری در انتظار آدمی خواهد بود. مسئله و مقوله ای که قصد صحبت کردن پیرامون آن را داریم، در نهایت به برق گرفتگی و خسارات جانی و مالی آن ختم می شود. در واقع برق و انرژی الکتریسیته همان قدر که فایده و نفع برای بشریت دارد، به همان اندازه می تواند خطرناک و دردسر آفرین نیز باشد؛ در صورتی که به درستی از آن بهره نبریم و نکات ایمنی مربوط به آن را رعایت نکنیم. بدین ترتیب می بایست کلیه عواملی که خطر آفرین می باشند را شناسایی کرد و در امر رعایت الزامات ایمنی نیز لحظه ای غفلت ننمود. این مقدمات با هدف آماده سازی بستر برای معرفی یک محصول خاص و کاربردی تحت عنوان کلید محافظ جان هیوندای (Hyundai) تک فاز 32A بیان شدند. در میان تمامی وسایل و قطعات ایمنی قابل استفاده در صنعت برق، یکی از نمونه های پرکاربرد و پرمصرف کلید محافظ جان به انگلیسی Residual current circuit breaker یا Residual-current device مخفف RCCB می باشد. کلیدهای محافظ جان در انواع مختلفی از نظر نرخ شدت جریان، تعداد پل و همین طور نرخ جریان نشتی، توسط برندها و کارخانجات مختلف در سراسر دنیا ساخته شده و سپس در بازار عرضه می شوند. نمونه پیش روی شما با شدت جریان سی و دو آمپر، از نوع تک پل یا تک فاز بوده و جریان نشتی آن سی میلی آمپر می باشد. همچنین برند سازنده آن hyundai است که از شناخته شده ترین و باکیفیت ترین مارک های بازار به حساب می آید. فروشگاه اینترنتی نوراسیم، یکی از چندین مرجع بزرگ و شناخته شده عرضه و فروش کلید محافظ جان هیوندای (Hyundai) تک فاز 32A اصلی در کشور می باشد. شما می توانید این قطعه کاربردی را با قیمتی کاملا مناسب از ما تهیه کنید. بدین ترتیب متوجه می شویم که این وسیله کارآمد، تا چه اندازه می تواند نقش مهم و موثری را در مدارهای الکتریکی ایفا کند. در واقع می توان گفت که همین میزان شناخت و توضیحات برای آشنایی با نقش و علت خرید کلید محافظ جان هیوندای (hyundai) کفایت خواهد کرد. این قطعه یا وسیله به صورت مستقیم با جان آدمیزاد در ارتباط می باشد و همان طور که گفته شد، حضور آن در مدار، مساوی با افزایش ایمنی و کاهش خطرات و آسیب های احتمالی و در یک کلام، محافظت از جان انسان است. واضح و مبرهن است که نباید لحظه ای در خرید کلید محافظ درنگ نمود. چه گوهری گرابنها تر و قابل تر از جان آدمی. با تمام این تفاسیر، بر حسب وظیفه و رسالت خویش، بیشتر در باب کلید محافظ جان هیوندای (Hyundai) تک فاز 32A صحبت خواهیم کرد. سعی می کنیم به تمامی کاربردها، همین طور ساختار و ساختمان آن و هر نکته حائز اهمیت دیگر، اشاره کنیم. مجموعه بزرگ noorasim به سبب فعالیت چندین ساله خود در بازار، به خوبی از نیازهای موجود باخبر می باشد. در ضمن ما با کلیه برندهای معتبر و باکیفیت آشنا هستیم و همواره می کوشیم بهترین ها را به مخاطبان خود معرفی کنیم. در خصوص کلید محافظ جان هیوندای (Hyundai) تک فاز 32A نیز یقینا این عقیده و نظریه وجود دارد که از خوش ساخت ترین و مرغوب ترین کالاهایی است که تاکنون معرفی و عرضه گردیده است. شما می توانید برای کسب اطلاعات بیشتر پیرامون محصول به تصویر کشیده شده، با ما ارتباط برقرار کنید و از رهنمودهای مشاورین حاذق مجموعه، بهره مند شوید.

کلید محافظ جان هیوندای (Hyundai) تک فاز 32A چیست

در همین ابتدای توضیحات این بخش باید اشاره کنیم که بیشتر به دنبال یافتن معنا و مفهوم کلید محافظ جان چیست، هستیم. طبیعتا و در خلال بررسی نکات مربوط به کلید محافظ جان، گریزی نیز به نمونه معرفی شده خواهیم زد و در باب خصوصیات آن نیز سخن به میان خواهیم آورد. کاملا واجب و ضروری است که با چنین قطعه کاربردی و تاثیرگذاری آشنا شوید. در قسمت قبل بارها تاکید کردیم که استفاده از کلید محافظ جان هیوندای (Hyundai) تک فاز 32A تا چه حد مهم و جدی است. نادیده گرفتن استفاده و بهره جستن از کلید محافظ جان، می تواند به قیمت وارد شدن آسیب های مختلفی جانی و مالی باشد. پس به قول معروف "علاج واقعه پیش از وقوع باید کرد" و اصطلاحا می بایست تمهیدات لازم را برای برقراری هر چه بهتر و بیشتر ایمنی در مدارهای الکتریکی، تدارک دید. هیچگاه نامِ خرید کلید محافظ جان هیوندای (Hyundai) تک فاز 32A و وسایلی مشابه آن را هزینه کردن نگذارید و به این دید به آن نگاه نکنید. جای دادن چنین ابزاری در سبد خرید، بیشتر یک عمل معقول، منطقی، درست و عاقلانه تلقی می شود. در کل هر کار یا اقدامی که سلامت انسان را در برگیرد، یقینا نباید آن را هزینه کردن نامید. اگر چه لازم است در این میان بهایی پرداخت شود. در این صفحه حتما در خصوص قیمت کلید محافظ جان هیوندای (Hyundai) تک فاز 32A نیز صحبت خواهیم کرد. اما بهتر است بپردازیم به تشریح و تفسیر چیستی قطعه مزبور. پیش از این کار، درخواست داریم یک مرتبه دیگر به عکس کلید محافظ جان هیوندای (Hyundai) تک فاز 32A نگاهی بیندازید و تا جایی که امکان دارد، جزئیات مشاهده شده را به خاطر بسپارید. این توصیه صرفا برای بهتر فهمیدن متونی است که در ادامه به رشته تحریر درآمده اند. ساده ترین توصیفی که از کلید محافظ جان می توان ارائه داد، بدین ترتیب است. کلید محافظ جان یک دستگاه ایمنی است که برای تشخیص جریان نشتی و قطع فوری تامین برق به مدار استفاده می‌ شود. این دستگاه به صورت مداوم جریان برق ورودی و خروجی را مقایسه می‌ کند. اگر تفاوت جریانی بین این دو نقطه یعنی ورودی و خروجی ایجاد شود، به عنوان جریان نشتی شناخته شده و کلید محافظ جان به صورت فوری مدار را قطع می‌ کند. این عملیات به جلوگیری از تماس انسان یا اشیا با جریان نشتی و در نتیجه جلوگیری از آسیب‌های جانی و جسمی کمک می‌کند. به عنوان یک نکته مهم، کلید محافظ جان تنها به تشخیص جریان نشتی محدود می‌ شود و نمی‌ تواند جریان اضافه بار یا اتصال کوتاه را تشخیص دهد. برای حفاظت کامل از مدارهای برق و جلوگیری از خطرات دیگر، مانند اتصال کوتاه یا بار اضافه، از سایر دستگاه‌ های ایمنی و محافظ مداری نیز استفاده می‌ شود. یکی از موارد اساسی که منجر به وقوع خسارت‌های مالی و صدمات جانی، به ویژه در مکان‌های مسکونی، اداری، تجاری و صنعتی می‌شود، عدم رعایت مسائل ایمنی در استفاده از انرژی برق است. به‌ منظور حفاظت از جان افراد در برابر خطرات ناشی از برق‌گرفتگی و جلوگیری از رخداد خطرات جریان نشتی، از دستگاه‌ های حفاظتی از برق‌ گرفتگی و محافظ‌های جان استفاده می‌ شود. جریان نشتی به معنای عبور بخشی از جریان برق از مسیر اصلی برق به مسیری دیگر که نباید به آن دسترسی داشته باشد، اشاره دارد. این مسیر دیگر معمولا بدن انسان یا سایر اشیا می‌ باشد. جریان نشتی از نظر ایمنی بسیار خطرناک است زیرا می‌ تواند به شخصی نیز آسیب جسمی و جانی وارد کند. استفاده از محافظ جان براساس قوانین نظام مهندسی در ساختمان ها اجباری است و به عنوان حفاظت اضافی در سیستم برق به شمار می رود. چون کلید محافظ جان فقط جریان نشتی را تشخیص می دهد و قادر به تشخیص جریان اضافه بار و اتصال کوتاه نیست. من حیث المجموع متوجه می شویم که اگر چه استفاده از کلید محافظ جان هیوندای (Hyundai) تک فاز 32A به تنهایی کافی نیست اما این وسیله خود به تنهایی، قسم عظیمی از محافظت و تامین ایمنی در مدار را بر عهده دارد. همان طور که گفتیم نوارسیم مرجع فروش کلید محافظ جان هیوندای (Hyundai) تک فاز 32A با بهترین قیمت می باشد. شما می توانید این کالا را به صورت اینترنتی سفارش دهید.

کلید محافظ جان هیوندای (Hyundai) تک فاز 32A چگونه کار می کند

کلید محافظ جان هیوندای (Hyundai) تک فاز 32A چگونه کار می کند یا نحوه عملکرد کلید محافظ جان، مبحث مورد توجه دیگری است که قصد پرداختن به آن را داریم. پس از ایجاد شناخت اولیه با ماهیت دستگاه و سر درآوردن از مفاهیم ابتدایی و اولیه آن، اکنون می توانیم به صورت عمیق تر و جزیی تر، به تشریح عملکرد و کارکرد آن بپردازیم. دانستن نحوه عملکرد کلید محافظ جان هیوندای (Hyundai) تک فاز 32A جذابیت های خاص خود را دارد. مطالعه این بخش به شما می فهماند که وظیفه محافظت از جان، چگونه رخ می دهد. به بیان دیگر قرار است بررسی کنیم که چه فعل و انفعالاتی به وقوع می پیوندند که سبب می گردد کلید محافظ جان وارد عمل شود و از بروز حادثه و آسیب جلوگیری نماید. شاید این بخش، کشش بیشتری را برای آن دسته از افرادی که در خصوص تهیه این کالا مردد هستند، ایجاد کند. به هر حال به عنوان یک نکته اثبات شده، همگان می دانیم که هر قدر شناخت ما از موضوعی بیشتر شود، به همان میزان نیز نسبت به آن واکنش نشان خواهیم داد. با ما همراه باشید تا کنه و بنه این ماجرا را نیز برایتان از هم بشکافیم. ابتدا مروری کوتاه بر مباحث تیتر قبلی خواهیم داشت و سپس به سراغ کتابت موارد مرتبط با پرسش این بخش خواهیم رفت. کلید محافظ جان یک تجهیز الکتریکی است که به منظور حفاظت از انسان‌ها و تجهیزات الکتریکی در برابر جریان نشتی و برق گرفتگی طراحی شده است. این کلید به عنوان یکی از عناصر حیاتی در سیستم‌های الکتریکی برقراری ایمنی و جلوگیری از خسارات جانی و مالی از جمله بروز آتش‌ سوزی از اثر جریان نشتی، عمل می‌کند. کلید محافظ جان معمولا به عنوان RCCB یا Residual Current Circuit Breaker نیز شناخته می‌شود عملکرد خود را بر اساس مقایسه جریان ورودی با جریان خروجی کلید انجام می‌دهد. ورودی این کلید شامل فاز و نول می‌شود. وقتی کلید محافظ جان در یک مدار قرار می‌ گیرد، می‌تواند از افراد در برابر خطر برق گرفتگی ناشی از تماس مستقیم و یا تماس غیرمستقیم جلوگیری کند. تماس مستقیم اتفاق می‌افتد زمانی که فرد مستقیما با قسمت فاز تماس دارد. تماس غیرمستقیم اتفاق می‌ افتد زمانی که بدنه تجهیزات برقی به دلیل اتصال برق دار شدن در اثر اتصال برق دارد و فرد این بدنه را لمس می‌کند. در این حالت، یک جریان از بدن انسان عبور می‌کند که به آن جریان نشتی معروف است. کلید محافظ جان توانایی تشخیص این جریان نشتی را دارد و بر اساس میزان حساسیت خود به دو دسته خانگی و صنعتی تقسیم می‌ شود. علاوه بر حفاظت افراد در برابر تماس مستقیم و یا غیرمستقیم با برق، این کلید می‌ تواند از نشتی جریان از دستگاه‌ها و تجهیزات الکتریکی نیز جلوگیری کند. در نتیجه، اگر جریان نشتی در مداری که کلید محافظ جان در آن قرار دارد بیشتر از حساسیت کلید باشد، کلید به عمل می‌ آید و جریان ورودی و در نتیجه مدار را قطع می‌ کند. با دانستن این نکات و موارد، به راحتی می توان درک کرد چگونگی عملکرد این محصول را. با این حال به این میزان از توضیحات اکتفا ننموده ایم و با در پیش گرفتن سبک و سیاقی دیگر، باز هم از این مقوله، سخن به میان آورده ایم. با ما همراه باشید. نحوه عملکرد این کلید به این صورت است که از مقایسه اختلاف بین جریان رفت و جریان برگشت در صورت وجود اختلاف بین جریان رفت و جریان برگشت مدار را قطع می کند. به زبان ساده تر، این کلید جریان ورودی به دستگاه و جریان خروجی از آن را اندازه گیری می کند. در حالت عادی مقدار جریان رفت با جریان برگشت برابر است. ولی اگر اختلافی وجود داشته باشد، این اختلاف جریان می تواند به دلیل وجود اتصال بین هر یک از سیم های فاز یا قسمت های الکتریکی مدار با بدنه باشد که به اصطلاح نشتی جریان گفته می شود. در صورت وجود نشتی جریان، کلید محافظ جان این نشتی جریان را تشخیص و مدار را قطع می کند. این مقدار جریان های نشتی کوچک توسط کلید مینیاتوری شناسایی نمی شوند و در ساختمان سبب آتش سوزی شده و یا برای کاربر ایجاد برق گرفتگی می کنند. کلیدهای محافظ جان در صورت وقوع جریان نشتی در کسری از ثانیه و به سرعت عمل کرده و مدار را قطع می کنند. به کلید محافظ جان، کلید جریان تفاضلی، کلید جریان باقیمانده و کلید جریان دیفرانسیلی نیز می گویند. تلاش کردیم در این بخش با ایضاح کامل کلیه وقایع قابل وقوع در مدار، طریقه و شیوه عملکرد یک کلید محافظ جان را برایتان به تصویر بکشیم. در صورت بروز هرگونه ابهام، کافی است با ما تماس بگیرید و پرسش های خود را با ما در میان بگذارید.

الزامات استفاده از کلید محافظ جان هیوندای (Hyundai) تک فاز 32A

امروزه مطابق با استانداردهای ایمنی ساختمان، وجود کلید محافظ جان در تمامی مدارها الزامی است.

چهار منطقه در ساختمان وجود دارد که وجود کلید محافظ جان یا RCD در آن ها الزامی است. این مناطق عبارتند از:

1. تابلو برق ورودی: وجود کلید محافظ جان، تابلو برق را از خطراتی مانند آتش سوزی ناشی از اتصال کوتاه و اضافه بار محافظت می کند.

2. سوییچ ها و پریزها: تمام سوییچ ها و پریزهای موجود در سیستم برای خطراتی نظیر برق گرفتگی کاربر، باید مجهز به کلید حفاظت جان باشند.

3. سرویس بهداشتی و حمام و کلیه مناطق مرطوب: به طوری که کلیه سوییچ ها و پریزهای سرویس بهداشتی باید توسط کلیدهای نشتی جریان محافظت شده باشند. چون در محیط های مرطوب، هنگامی که پوست بدن خیس است، بدن به شدت به جریان الکتریکی حساس است.

عملکرد کلید محافظ جان

طبق بند 1-6-2-5-13 از مبحث 13 کتاب نظام مهندسی ساختمان، از انواع کلیدها یا وسایل حفاظتی جریان باقیمانده می توان برای قطع مدار تغذیه در صورت تماس یکی از هادی های برق دار مدار با یکی از موارد زیر استفاده نمود:

1. بدنه های هادی لوازم و تجهیزات برقی
2. هادی های بیگانه که در تماس با زمین می باشند.
3. هرگونه نشت جریان از مدار به زمین

این بدان معنا است که هرگاه یکی از موارد فوق اتفاق بیفتد، محافظ جان عمل کرده و مدار را قطع می کند. به عنوان مثال: در صورت اتصال بخشی از بدن انسان با تابلو برق، به دلیل اتصال بدن با زمین سبب می شود نشتی جریان از بدن انسان عبور کرده و کلید محافظ جان به سرعت عمل می نماید. کلیدهای محافظ جان در واحدهای ساختمانی و تجاری و اکثر تابلوهای برق به منظور حفاظت در برابر برق گرفتگی و خطرات ناشی از نشتی جریان مانند خطر آتش سوزی، به کار برده می شوند.

بر روی این کلیدها یک عدد دکمه تست کلید وجود دارد که در صورت سالم بودن کلید، هنگامی که ولتاژ ورودی برقرار باشد و کلید محافظ جان در حالت وصل قرار داشته باشد، با فشار دادن دکمه تست کلید قطع می گردد و می توان از سالم بودن کلید اطمینان حاصل کرد.

کلیدهای محافظ جان با رنج حساسیت های از 10 تا 500 میلی آمپر ساخته می شوند اما به صورت متداول با حساسیت های 30 میلی آمپر و 300 میلی آمپر مورد استفاده قرار می گیرند.

آیا کلید محافظ جان بدون ارت عمل می کند

برای نصب و عملکرد کلید RCCB یا محافظ جان حتما نیاز به سیم ارت و سیستم زمین می باشد، زیرا هنگامی که خطای نشتی اتفاق می افتد، جریان الکتریکی نشتی باید از یک مسیر به زمین تخلیه شود و این تخلیه از طریق سیم ارت و سیستم ارتینگ انجام می شود. اگر این مسیر وجود نداشته باشد و هنگام بروز جریان نشتی، شخصی بطور اتفاقی در تماس با محلی که دچار نشتی شده قرار بگیرد دچار شوک الکتریکی خواهد شد.

شرایط استفاده از کلیدهای محافظ جان

1. کلیدهای محافظ جان با قدرت قطع اتصال کوتاه های 6 کیلو آمپر و 10 کیلو آمپر و تحت دمای کاری 35- تا 70+ درجه سلسیوس موجود می باشند.
2. کلیدهای RCCB حفاظت اتصال کوتاه و اضافه بار ندارند به همین دلیل قبل از RCCB ها در مدار از کلید مینیاتوری استفاده می گردد.
3. کلیدهای محافظ جان در آمپرهای 6 الی 100 آمپر ساخته می شوند.
4. در واحدهای ساختمانی یا مصارف تکفاز از کلید محافظ جان دوپل و در واحدهای صنعتی یا کاربری های سه فاز از کلیدهای محافظ جان 4 پل استفاده می گردد.
5. میزان حساسیت یا جریان قطع خودکار کلیدهای محافظ جان از 10 تا 500 میلی آمپر با مدت زمان قطع تا حداکثر 150 میلی ثانیه می باشد.

مشخصات و علائم ظاهری روی کلید محافظ جان

• ترمینال ها با شماره های فرد (ترمینال های بالای کلید): ورودی کلید
• ترمینال ها با شماره های زوج (ترمینال های پایین کلید): خروجی کلید
• In: جریان نامی مدار
• Ixn: جریان حساسیت به نشت محافظ جان
• Un: ولتاژ نامی مدار
• دکمه Test: جهت بررسی عملکرد کلید
• علامت 1 ↔ O: علامت 1 نشان دهنده وصل بودن کلید و علامت 0 نشان دهنده قطع بودن کلید است.
• ترمینال N: معمولا ترمینال مخصوص نول را با حرف N روی کلید علامت گذاری می کنند.
• در پشت کلید یک فضای خالی وجود دارد که مناسب برای قرار گیری روی ریل است.
• نشانگر: روی برخی از کلیدهای محافظ جان، یک نشانگر وجود دارد که نشان دهنده وضعیت خاموش یا روشن بودن کلید است.

نکته: معمولا نقشه فنی کلیدهای محافظ جان بر روی آن ها به صورت شماتیک کشیده شده است.

نحوه نصب کلید محافظ جان هیوندای (Hyundai) تک فاز 32A

کلیدهای محافظ جان به عنوان یک محافظ نشتی جریان با دقت بالا در ابتدای خط هر فیدر (تغذیه) قرار می گیرند و در دو مدل دو پل و چهار پل می باشند. در مدل دو پل دو سیم فاز و نول به قسمت ورودی کلید وصل می شوند. نمونه یک کلید RCCB تکفاز

این کلید که از تجهیزات برق صنعتی به شمار می رود، شامل دو ورودی برای فاز و نول می باشد. معمولا یک کلید بر روی RCCB برای تغییر حالت کلید به روشن و خاموش تعبیه می شود. یک کلید تست نیز بر روی کلید وجود دارد.

در مدل چهار پل نیز سه فاز ورودی به همراه نول وارد کلید می شوند و خروجی کلیدها به قسمت بعدی مدار وصل می شوند. تصویر زیر یک نمونه کلید RCCB چهار پل

به این صورت فاز با نول و فاز با فاز ایزوله می شوند و در صورت وجود نشتی جریان کلید محافظ جان عمل می کند و به اپراتور امکان بررسی و رفع مشکل نشتی جریان در تابلو برق را می دهد. تصویر زیر نحوه سیم بندی را در کلید های RCCB 2 پل و 4 پل نمایش می دهد:

مطابق با بند 5-6-2-5-13 مبحث 13 کتاب نظام مهندسی ساختمان، کلید یا وسیله حفاظتی جریان باقیمانده باید آخرین وسیله ای باشند که در طرف مصرف مدار، یعنی بعد از کلید مجزا کننده، فیوز و کلید خودکار (هر کدام که وجود داشته باشند)، نصب می شوند.

این کلیدها را در سیستم هایی با سیم کشی سنتی (بدون هادی حفاظتی PE) استفاده نمی کنند و در کل استفاده از این کلیدها در سیستم برق کشی TN-C که فاقد هادی حفاظتی است به طور کلی ممنوع است؛ زیرا در سیستم TN-C، جریان رفت و برگشت در زمان اتصال بدنه یکسان است و این کلید قادر به تشخیص این اتصال نیست. تنها با اضافه کردن هادی حفاظتی به مدار و تبدیل TN-C به TN-S مجاز به استفاده از کلیدهای جریان باقیمانده هستیم.

باید این نکته را در نظر داشت که استفاده از کلیدها یا وسایل حفاظتی جریان باقیمانده، نصب وسایل حفاظتی در برابر اضافه بار و اتصال کوتاه را منتفی نمی کند و حتما باید همراه با وسایل حفاظتی دیگر مانند فیوز و کلید مینیاتوری نصب گردند.

نحوه عیب یابی کلید محافظ جان هیوندای (Hyundai) تک فاز 32A

زمانی که کلید RCCB دچار تریپ می شود، می توان از چک لیست زیر برای عیب یابی استفاده کرد:

وقتی کلید محافظ جان تریپ می دهد، از کجا متوجه شویم که خطای زمین یا جریان نشتی دقیقا در کدام نقطه از مدار اتفاق افتاده است؟

بررسی کنیم آیا تغییراتی در مداری که کلید محافظ جان در آن نصب شده بوجود آمده، مثلا لامپ یا پریز جدیدی نصب شده است؟

اگر پاسخ مثبت است احتمال دارد سیم کشی مشکلی داشته باشد یا یکی از ترمینال ها بسته نشده باشد.

آیا آب و هوا می تواند باعث خطا در عملکرد کلید محافظ جان شود؟

چنانچه رعد و برق اتفاق بیفتد، کلید محافظ جان تریپ می دهد. برای جلوگیری از تریپ کلید محافظ جان هنگام بروز رعد و برق می توان از کلید نوع F استفاده کرد. همچنین باران سنگین در صورت وجود ترک در دیوارها، باعث آسیب دیدن کابل ها به مروز زمان می شود و در نتیجه این آسیب باعث بروز جریان نشتی و تریپ کلید محافظ جان می شود.

محل دقیق خطا کجاست؟

کلید مینیاتوری های ورودی مدار را قطع کنید تا مدار از منبع برق ایزوله شود. اگر همه مدارها به جز یکی مدار، کار می کنند باید محل خطا را پیدا کنید. ابتدا هر مصرف کننده را بصورت جداگانه چک کنید و از آخرین مصرف کننده در مدار شروع کنید.

آیا کابلی دچار آسیب شده است؟ (مثلا در هنگام انجام تعمیرات ساختمان)

یک بازدید چشمی از مدار داشته باشید. اگر پوشش کابلی دچار آسیب شده باشد یا جایی سیم بدون روکش داشته باشیم، همان محل می تواند محل آتش سوزی باشد.

اگر مقاومت عایقی یک یا چند کابل پایین است و یا با استفاده از دستگاه تست جریان نشتی متوجه وجود جریان نشتی شدیم:

احتمالا روکش یک یا چند کابل دچار آسیب شده است. محل آسیب باید پیدا شده و تعمیر شود که البته کابل کشی مجدد بیشتر توصیه می شود.

مزایای کلید محافظ جان

با توجه به مزیت های فراوان کلید های محافظ جان در حفظ جان انسان و حتی پیش گیری از وقوع آتش سوزی ناشی از خطای جریان نشتی، امروزه استفاده از این تجهیز بسیار فراگیر شده و در برخی مدارات نیز الزامی است. از مهم ترین مزایای کلید RCD می توان به موارد ذیل اشاره کرد:

• حفاظت انسان از خطر برق گرفتگی ناشی از هر نوع جریان نشتی و خطای زمین
• حفاظت در برابر نوسانات برق
• قطع خودکار مدار، زمانی که جریان از میزان حساسیت تعریف شده، بیشتر شود.
• امکان اتصال ترمینال دوگانه برای شینه و کابل را فراهم می کند.
