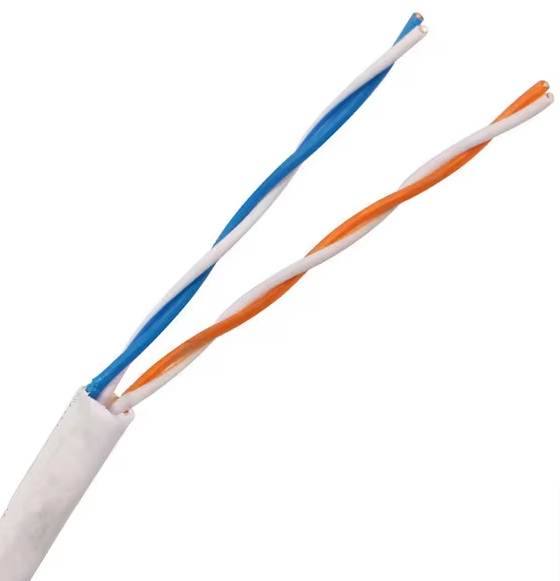

سیم و کابل تلفنی دو زوجی 0.5 هادی نور حلقه 250 متری

بررسی سیم و کابل تلفنی دو زوجی 0.5 هادی نور حلقه 250 متری

سیم تلفن از مرکز مخابرات محل به جعبه های بزرگ در سطح شهر متصل هستند و از طریق این جعبه تقسیم به منازل مشترکین خطوط تلفن ثابت متصل می شود. سیم رانژه نازک می باشد و در دو رنگ متفاوت از هم دیگر تولید می شوند و از همین رو در شناسایی سیم رانژه یا سیم تلفن مشکلی نخواهید داشت کابل تلفن برای اتصال تلفن به پریز‌های تلفن استفاده می‌ شود که در نهایت با وجود این اتصال می‌ شود از تلفن استفاده کرد و تماس برقرار کرد. کابل تلفن این قابلیت را دارد که جریان برق را به دستگاه تلفن شما منتقل کند. دلیل این امر نیز مشخص است زیرا هنگامی که برق قطع می‌شود شما هنوز می‌توانید از تلفن استفاده نمایید و همین امر به علت ویژگی یاد شده است. در واقع کابل تلفن هم برق و هم دیتا را منتقل می‌کند.

سیم رانژه یا سیم تلفن چیست

اکثر ما سیم رانژه یا سیم تلفن را از نزدیک دیده ایم این سیم از جفت شدن دو سیم نازک از جنس مس یا آلومینیوم تشکیل می شود که به هم دیگر پیچ خورده اند. از سیم رانژه یا سیم تلفن همانطور که از نامش پیداست در اتصال خط تلفن یا آیفون استفاده می شود. سیم تلفن از مرکز مخابرات محل به جعبه های بزرگ در سطح شهر متصل هستند و از طریق این جعبه تقسیم به منازل مشترکین خطوط تلفن ثابت متصل می شود. سیم رانژه نازک می باشد و در دو رنگ متفاوت از هم دیگر تولید می شوند و از همین رو در شناسایی سیم رانژه یا سیم تلفن مشکلی نخواهید داشت کابل تلفن برای اتصال تلفن به پریز‌های تلفن استفاده می‌شود که در نهایت با وجود این اتصال می‌شود از تلفن استفاده کرد و تماس برقرار کرد. کابل تلفن این قابلیت را دارد که جریان برق را به دستگاه تلفن شما منتقل کند. دلیل این امر نیز مشخص است زیرا، هنگامی که برق قطع می‌شود شما هنوز می‌توانید از تلفن استفاده نمایید. و همین امر به علت ویژگی یاد شده است. در واقع کابل تلفن هم برق و هم دیتا را منتقل می‌کند.

کابل های مخابراتی با توجه به گستردگی ارتباطات تلفنی سال ها است که در سطح وسیعی مورد استفاده قرار می گیرند و کاربران در زندگی روزمره با این کابل ها و سیم های تلفن با یکدیگر در ارتباط هستند. چه مشترکین تلفن ثابت در منازل و چه داخلی های یک شرکت یا یک سازمان همگی از کابل های مخابراتی برای تماس های تلفنی استفاده می نمایند. این کابلها از نظر سطح مقطع، نوع کاربری، میزان مقاومت در برابر نویز در طبقه بندی های مختلفی قرار می گیرند.

رنگ بندی کابل های مخابراتی

کابل های مخابارتی دارای دو دسته رنگ اصلی و فرعی می باشند. رنگ های اصلی به ترتیب سفید، قرمز، مشکی، زرد و بنفش هستند و رنگ های فرعی به ترتیب آبی، نارنجی، سبز، قهوه ای و طوسی هستند. کلیه کابل های مخابراتی از ترکیب رنگ های اصلی با رنگ های فرعی بدست می آیند. به این ترتیب که یک رنگ اصلی با ۵رنگ فرعی، پنج زوج را تشکیل می دهد و نهایتا از این ترکیب رنگ های اصلی و فرعی بیست و پنج زوج تشکیل می شود. برای روشن شدن بحث به شکل زیر توجه نمایید.

حال شاید این سوال پیش آید که کابل هایی با تعداد زوجی بیش از ۲۵زوج چگونه رنگ بندی می شوند. همانطور که گفته شد همه ی کابل ها از همین رنگ ها تولید می شوند به این ترتیب که پس از دسته شدن بیست و پنج زوج اول دور آن یک نوار پیچیده می شود که با همین رنگ ها دسته بندی ۲۵زوج اول و دوم و الی آخر مشخص می شود. ترتیب رنگ بندی یک دسته بیست و پنج زوج را در جدول زیر مشاهده نمایید.

نوع کاربری کابل مخابراتی

کابل های مخابراتی دارای دو نوع عمده کاربری کابل های هوایی و کابل های زمینی می باشند. کابل های هوایی دارای روکش مستحکم جهت مقاوم سازی کابل در برابر بارندگی و نور خورشید می باشند. این کابل ها به صورت متداول به رنگ مشکی هستند و به واسطه روکش مقاوم، قابلیت خمش کمی دارند و شکننده تر می باشند. کابل های زمینی که دارای رنگ طوسی هستند از نظر انعطاف پذیری در شرایط بهتری هستند و در محیط داخلی ساختمان کاربرد دارند و در صورتی که به صورت OUTDOOR استفاده شوند معمولا داخل لوله استفاده می شوند.

تعداد زوج کابل های مخابراتی

کابل های مخابراتی در تعداد زوج های مختلف تولید می شوند. سیم تلفن تک زوج با عنوان سیم رانژه شناخته می شود که بیشتر برای ارتباط برقرار کردن (بخت زدن) بین پورت های ترمینال های کروز استفاده می شود. سیم تلفن دو زوج بیشتر برای ارتباط گوشی های تلفن با پریز تلفن مورد استفاده قرار می گیرند. تقسیم بندی کابل های مخابراتی از نظر تعداد زوج مطابق ذیل می باشد.

معمولا برای ظرفیت های بیشتر از فیبر نوری استفاده می شود و فیبر نوری در مقصد به دستگاه PNU متصل شده و خروجی های زوج سیم آنالوگ از دستگاه PNU توزیع می شوند.

سطح مقطع کابل های مخابراتی

کابل های مخابراتی دارای قطر های متفاوتی در مغزی مسی هستند. قطر مغزی ها به صورت متداول ۰.۴ میلیمتر، ۰.۵ میلیمتر و ۰.۶ میلیمتر می باشند که در بازار به صفر چهار، صفر پنج و صفر شش شناخته می شوند
